開機電路檢修流程圖
發布時間：2019-12-14 點擊率：次 來源：m.memoryoverflow.cn 作者：電腦技術學習網

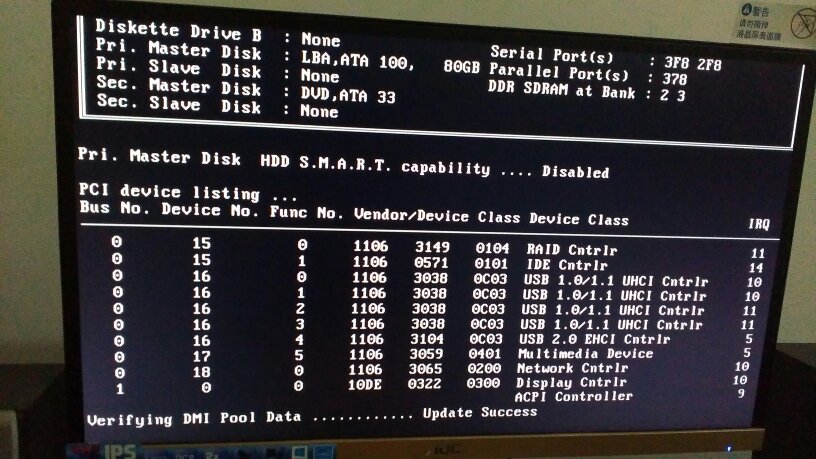

開機電路檢修流程圖
|
CMOS/跳線
|
--------------------------------
| |
正確 不正確
| |
測Power 開關的3.3V或5V 跳回正確位
|
---------------------
| |
正常 不正常
| |
測南橋旁邊的晶振是否起振,
起振電壓為0.5V到1.6V左右 查紫線到Power 開關之間電路
|
----------------------
| |
不正常 正常
| |
更換晶振旁邊的濾波電容以 測Power開關到南橋或I/O之間是
及晶振本身 否有低電平輸入南橋或I/O
|
----------------------------
| |
有 無
| |
查綠線到南橋或I/O 之間的 查Power 開關到南橋或I/O
電路是否損壞 之間的元件,更換損壞元件
|
---------------------
| |
完好 損壞
| |
更換南橋或者I/O(視開機電 更換元器件,修復電路
路而言)
注：開機電路常壞元器件器有接綠線的三極管、與開機電路有關的門電路芯片， 還有紫色線給Power 開關供電的三級管或是二級管等。
Power-南橋或I/O-綠線(開機過程)
|________|_______ |____________(低電平)
來源 電腦技術網 m.memoryoverflow.cn
