主板故障維修五種方法
發布時間：2019-12-07 點擊率：次 來源：m.memoryoverflow.cn 作者：電腦技術學習網

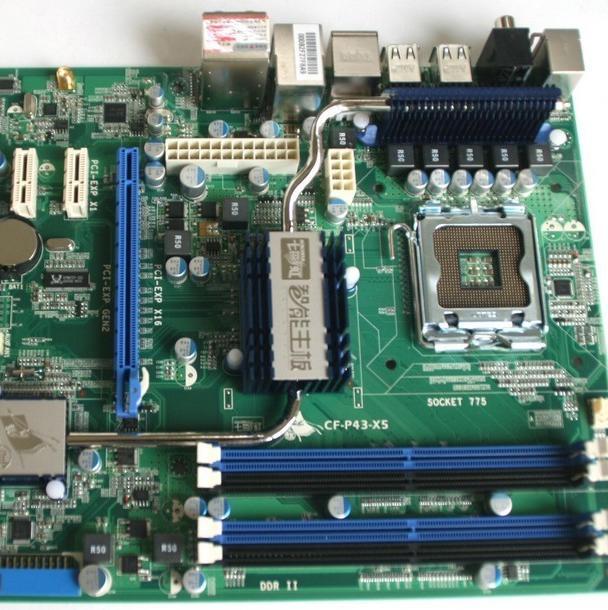

主板故障維修五種方法
故障一：一雜牌810主板，故障現象開機測試卡“ff”，經測量為cpu 無主供電輸出。win2003安裝
cpu維修
檢修思路：先找到給主供電供電的場應管q1、q2并將其控制極斷開，測量電源管理芯片（rt9227a）22針與24針，仍無電壓輸出，查5v經112電阻進入芯片20腳，12v經100電阻進入1腳，此兩點電壓均正常，故確定為rt9227a壞，更換后有主供電輸出。加電上cpu、內存測可以點亮機器，可是加上硬盤測時，畫面只顯示第一屏，第二屏（顯示cpu、硬盤等信息）沒有，光標一直在閃動，撥掉硬盤可以顯示第二屏，于是確定故障出現在ide接口附近。找同樣的主板測ide附近的電壓，發現正常主板此處在4v左右，而故障主板在1.5v，因此判斷為供電不正常，經查發現此主板的反面有斷線，客戶自己連上，顯得有些粗糙，于是把線重新補一下，開機再測此處電壓正常，加硬盤測故障消除。在點復位時發現主板不復位，查復位開關處，復位進14門電路，測其輸入電壓僅為1.3v，在門電路中1.3v是低電位，由此想到復位針腳的電位不對，故找了處2.5v供電經飛線后與復位針腳相連，再測有2.5v，開機測試，復位正常。致此主板一切正常。 u盤故障
故障二：一tnt2顯卡，故障現象為測試卡代碼走26，開機不亮。
故障分析：這種情況首先是用對地打阻法來判斷接口的三基色和行、場信號是不是正常，如果都正常，接下來看看晶振的兩腳的對地阻值，正常時應該是一邊為500左右，一邊為700左右。結果測得都正常。接下來考慮的就是供電了，插到主板上測晶振有1.？v的起振電壓，給芯片供電的由tl431給3055一個控制級電壓，測得有12v，然后測3055的d極發現只有0.5v左右，這里正常時為3.3v左右，無意間測到d極下的電路板上有3.3v電壓，至此判斷為3055與pcb板虛焊，經加焊后，d極供電恢復正常，s極有2.5v輸出，此時機器也能點亮，故障排除。
故障三：主板型號：tu815ep主板（主板基色為紅色，一長型板）
故障現像：進系統死機
維修方案：針對這種現象，根據以住經驗，懷疑可能是內存供電不足、時鐘頻率不對、電容濾波不良、主板虛焊等造成的。
排除過程：按照維修方案中提到的，先測量內存供電，發現3.3v正常，用頻率計測內存時鐘為44mhz左右，用萬用表測量電壓為0.9v，懷疑時鐘芯片的供電有問題，經測量發現供電3.3v正常（此主板沒有2.5v供電），再查內存與時鐘之間相連的排阻為22歐姆，其阻值正常。用二極管檔測量與其相連的貼片電容，發現其兩端阻值只有6歐姆，時鐘芯片有輕微的發燙，更換此電容，故障排除。內存時鐘恢復到100mhz，電壓為1.5v。
故障四:一雜牌810主板,插上電源后主板自動開機,測試卡上的復位燈常亮;偶爾重新插上電源后，測試卡代碼可正常顯示，到“26”自動關機，代碼顯“ff”復位燈常亮?xí)r不關。
排除思路：一般出現這種故障首先想到的是復位電路，有可能是pg相連的元件穩定性不好，經查它過了一個14的非門，通過邏輯電平測量排除14損壞的可能性，于是想到會不會是監控電路出的毛病，因?yàn)橛袝r(shí)它能正常跑代碼，就是跑到一半自動關機。再看主板上用到的是w83627hf-aw的i/o，這款i/o是一個多功能的芯片，它集成監控功能，于是將其更換，加電測試故障排除。
故障五：主板型號:雜牌amd板子,黃色pcb板.
故障現像:復位燈常亮,主板無復位信號。
排除過程:根據這種現像,先查主板供電電路,特別是cpu主供電,發現其為1.75v屬于正常范圍,再測內存及主板各芯片的供電,沒有發現什么不正?，F(xiàn)象.用頻率計測各時鐘點的頻率,沒有發現什么問題.可能故障在復位部分,測量復位開關只有0.45v,發現明顯不對正常應該是3.3v以上.這樣低的電壓相當于短接復位鍵,所有復位一直常亮.
沿著此條線路查找,它連接一個472電阻,一頭進14門電路,另一頭通過472電阻連接紅線。
首先判斷門電路是否好壞,更換門電路,故障依舊.472電阻另一頭5v正常,但是出來之后只有0.45v,在實際維修當中這樣的電阻是很少壞的,有可能是某個東西把它拉低了,仔細查線路發現另外還有一條線連接著三極管c極,e極是接地的,b極有1.2v電壓.故障已確定是因?yàn)檫@個管子把它拉低了.再順著此三極管的b極查找,發現此三極管的b極又連接cpu座旁邊一個三極管e極.經測量發現其e極與c極擊穿,造成前面的三極管導通把復位鍵拉低了.更換此三極管故障排除。
點評:在維修當中遇到這樣的故障,最好是邊跑電路邊畫圖,這樣有利于分析故障原因.不致于跑到前邊忘后邊。
小結：在實際的維修中，我們一定要細心查找問題，特別是對于這種軟故障，更是耐住性子查找。另外，在此主板維修過程中，學員可能會認為，時鐘芯片供電正常，但輸出不對，就認為時鐘芯片壞了，而考慮換時鐘芯片，卻沒有考慮到，可能是后級短路性故障，造成電壓輸出不對。
